輕量級、高性價比，適用中小型場所
GXD系列功率放大器可應用在流動演出和固定安裝系統，對于要求靈活性和高性價比的用戶，GXD是理想選擇。內置功能強大的DSP處理器，方便使用。
GXD系列功率放大器有GXD4和GXD8兩種型號，內置D類放大器確保高性能和高效率。采用通用開關電源，輕便節能，在遇到不穩定電源供電時能夠保持功率輸出穩定不出現功率下陷。在同類型產品中擁有多樣化的DSP高級處理功能：高通和低通濾波器(24dB/oct LR)；4段參數均衡器；自動數字限制器能保護放大器不受損害；50ms信號延遲；用戶可修改的保護設置來更好地匹配揚聲器的功率和阻抗。GXD系列功放無需使用電腦，通過前面板旋鈕編碼器和按鍵可快捷設置DSP和增益。20個用戶定義預設, 這些設置按照常規揚聲器最頻繁使用的配置預先編程。GXD系列功放外觀小巧重量輕，機身前后距離短，僅為10.2"（259mm），便于機柜安裝和攜帶。GXD系列功放高效節能、功能靈活，可滿足苛刻環境的需求，強大的性能和多樣化功能體現了QSC品牌可靠性及優越品質。
GXD系列功放現可針對E系列娛樂系統進行DSP處理。
產品特點
? GXD4最大輸出功率分別為1600W
? 可驅動多數通用揚聲器，可接入定阻揚聲器系統（4Ω及8Ω）
? D類輸出配置，帶高性能節能電源
? 內置強大處理功能，以及高低通濾波功能、4頻段參量均衡功能、功率限制保護功能、延時功能
? 大尺寸觸屏顯示器，簡化功放設置，更新設備狀態
? 輸入接口：平行XLR接頭及1/4" TRS接頭，可兼容各種信號源格式，也可進行環出連接
? 內置旋轉編碼器，實現增益及信號處理參數控制功能
? 輸出接口：高品質接線端子，配NL4接頭（兼容NL2接頭），可用于連接單路或雙路驅動的揚聲器系統
? 自動數字功率限制功能保障功放不會因為升溫或功率超載而受到破壞
? 強大的揚聲器功率保護功能，與揚聲器的功率阻抗相匹配
? 外觀小巧重量輕，機身前后距離僅為259mm，便于機柜安裝和攜帶
? 觸屏顯示器顯示信號狀態、輸入超載或功放削波
| 型號 | GXD 4 |
|---|---|
| 8Ω, 雙通道驅動 | 400 W（連續） / 600 W （峰值） |
| 4Ω, 雙通道驅動 | 600 W（連續） / 800 W （峰值） |
| 信噪比 | 100 dB (20 Hz – 20 kHz 加權 ) |
| 輸入靈敏度 | 1.2 Vrms, 3.9 Vrms |
| 電壓增益 (8Ω) | 33.5 dB |
| 功放類型 | D類 |
| 功率要求 4Ω下1/8功率值（100V/120V/230V） | 3.4 A / 2.9 A / 1.6 A |
| 功率響應(20 Hz – 20 kHz) | +0.7 dB, -0.8 dB |
| 動態凈空, 4Ω | 1.25 dB |
| 阻尼系數 | 100 |
| 輸入阻抗（Ω） | 20k（平衡式），10k（非平衡式） |
| 最大輸入電平 | +23.5 dBu |
| 輸入接口 | 3針XLR/ F / 1/4" TRS接頭（平衡式） |
| 輸出接頭，各通道 | NL4接頭（通道1 - 1+/-及通道2 - 2+/-），接線柱 |
| 放大器和負載保護 | 短路開路、溫度及射頻保護;負載保護以防直流電流故障 |

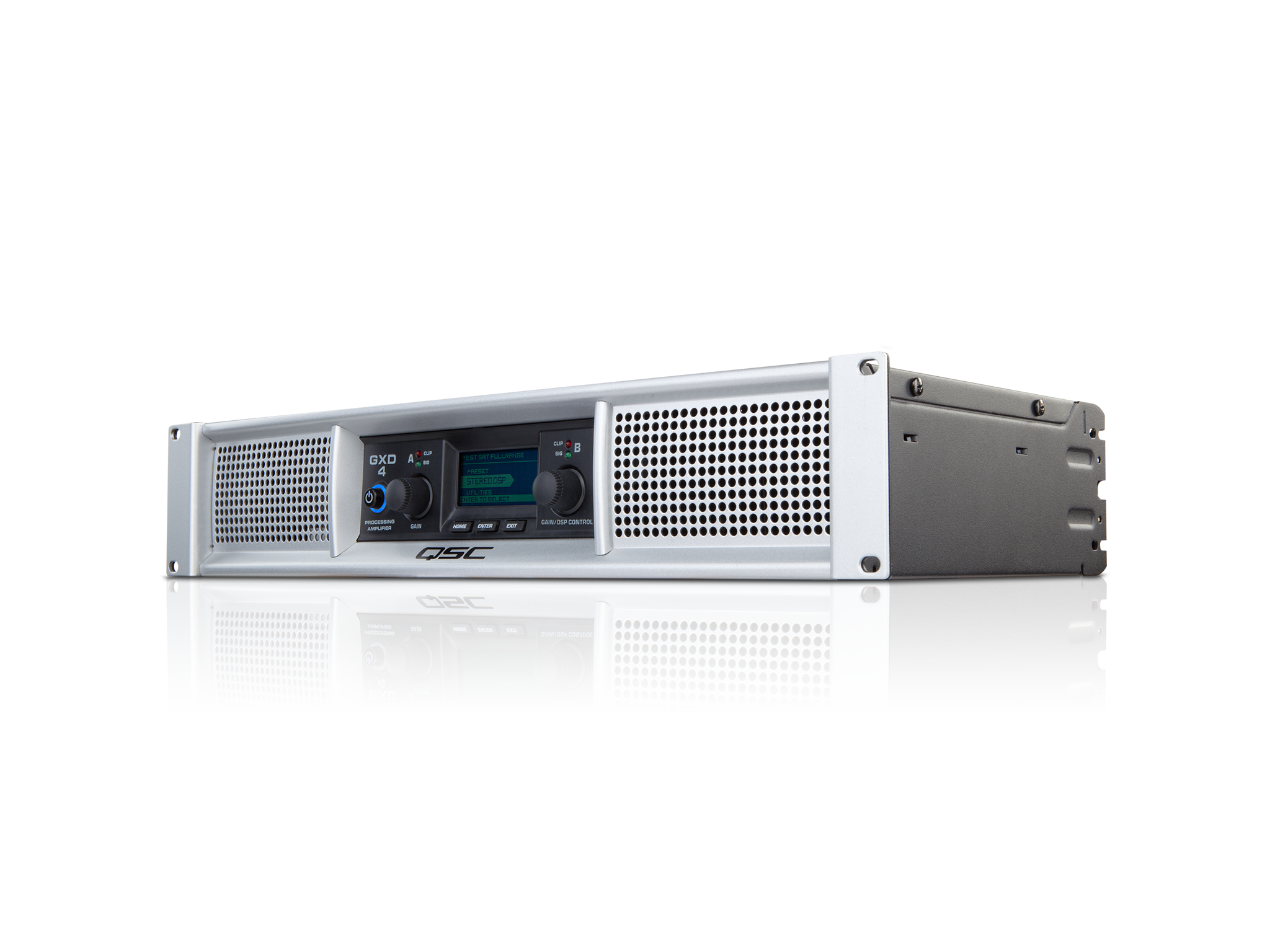

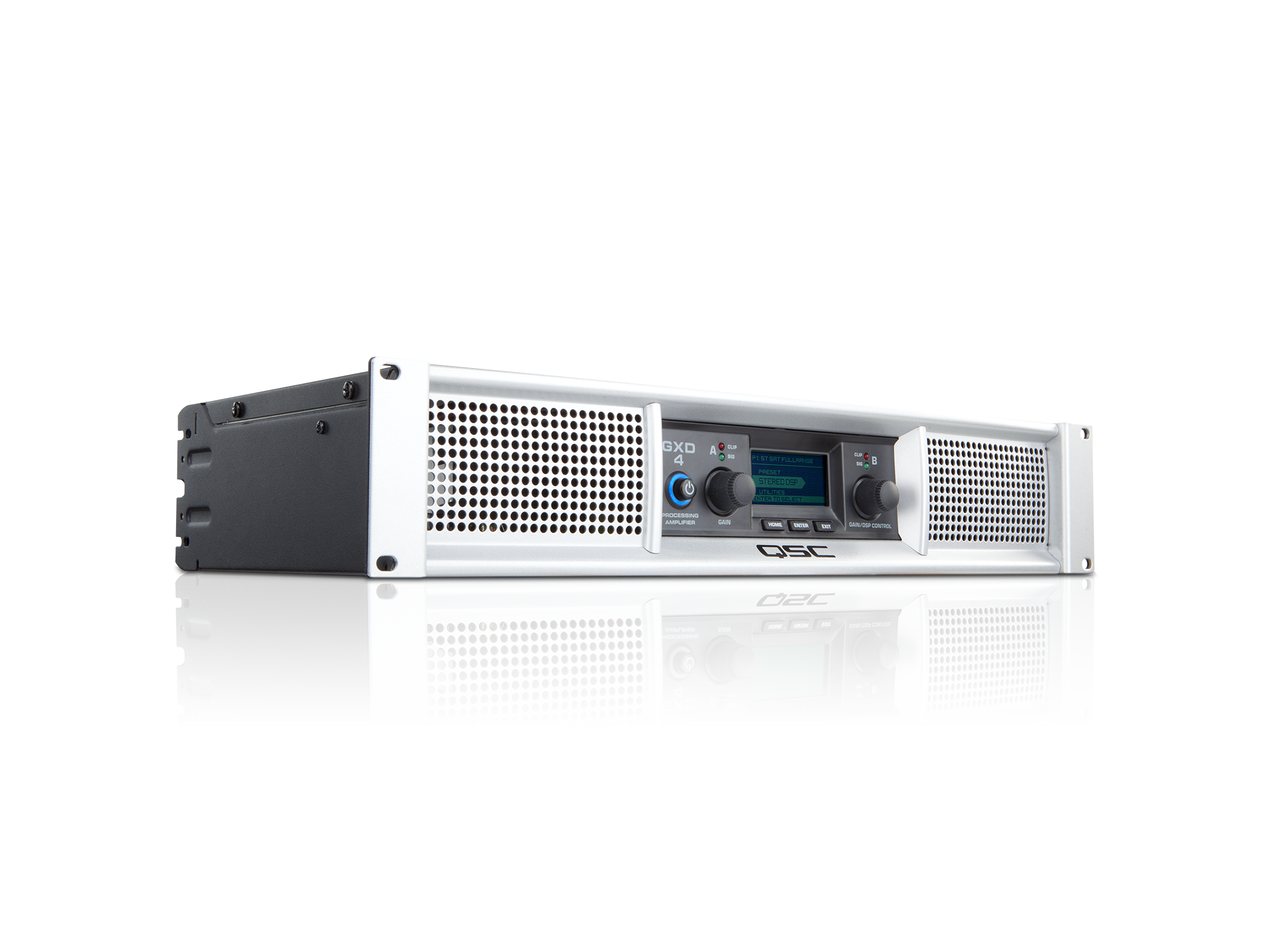

| 控制和指示，前面板 | 2 x旋轉編碼鈕; 3 x操作鈕（返回鈕、進入鈕及推出鈕）; 2 x綠色信號指示燈（信號指示功能）; 2 x紅色模數指示鈕（輸入功率超載及功率電流削波功能）; 藍色電源環狀鈕（開啟交流電電源）; 尺寸為2.12" x 1.0"，分辨率為256 x 128 |
| DSP處理 | 4th Linkwitz-Riley高通濾波功能、可調節頻率范圍20Hz到4kHz; 4th Linkwitz-Riley低通濾波功能、可調節頻率范圍60Hz到4kHz; 4頻段參量均衡功能，帶有頻率、增益及頻寬調節功能; 功率峰值限制功能，帶電源、阻抗及電路保護程度選擇功能; 最大50毫秒的延時 |
| RU | 2 |
| 尺寸(HWD) | 89 (2 RU) x 483 x 259 mm |
| 凈重 / 運輸重量 | 5.1 kg / 7.0 kg |
| 規格認證 | UL, CE, RoHS/WEEE認證 |
| 備注 | * 均為每通道功率 |
